Gjenvinning av spillvarmefor energikrevende industri
Og kutt opptil 100 % av CO₂-utslippene. Tocircle Industries er et norsk selskap som bringer nye roterende maskiner til markedet, laget for å gjenvinne spillvarme fra industrielle prosesser.
Utfordringen
Hver eneste dag går store mengder energi til spille i varmekrevende industriprosesser.
Å gjenvinne spillvarme er et av de viktigste grepene for å øke energieffektiviteten og redusere miljøavtrykket i slike prosesser.
Vi gjør overskuddsvarme om til nyttig energi.
Roterende tofasemaskiner med rullende stempel.
Se teknologienSystemer for gjenvinning av spillvarme (WHRS).
Se løsningeneEnergi- og utslippsintensive bransjer.
Se bransjeneTeknologi

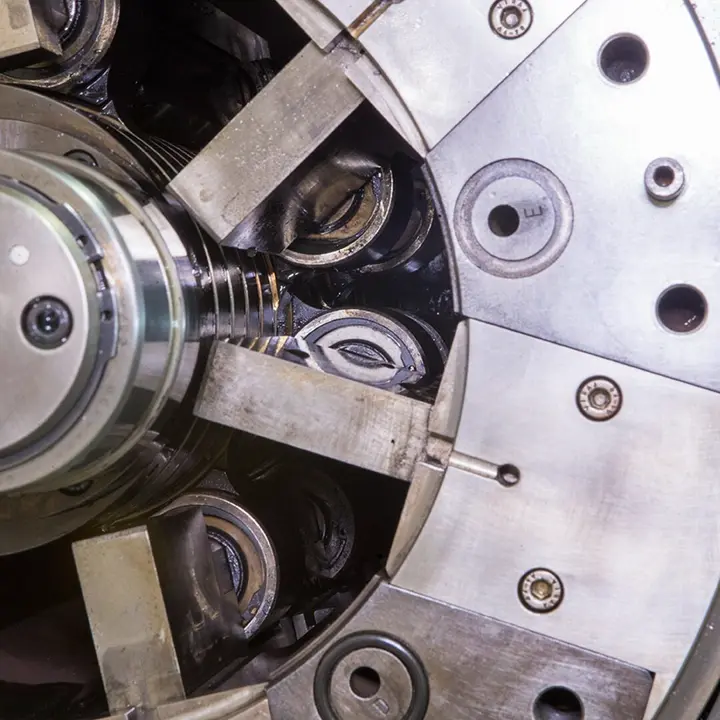

Tocircles SINGLE VANE-kompressor er en fortrengningsmaskin basert på prinsippet om et rullende stempel. Utviklingen av kompressoren startet i 2021.
Den gir tekniske fordeler når lavverdig spillvarme skal gjenvinnes fra industrielle prosesser.
Tocircles kompressorer passer for høytemperatur-varmepumper med lukket krets (UHTHP) og varmepumper med åpen krets (MVR). Kompressoren håndterer flerfasestrøm, som gir:
Ekspansjon gjennom turbiner har vært den vanligste måten å skape rotasjon, kraft og strøm på. Én stor utfordring gjenstår likevel: Vanlige turbiner krever at gassen eller strømmen ikke inneholder væske av betydning. Tocircles flerfase-ekspander håndterer fluider med høy væskeandel gjennom hele ekspansjonen, langt inn i tofaseområdet. Det gjør ekspansjonsløsninger betydelig enklere og reduserer investeringene.
Damp og trykk
Når en MVR komprimerer spilldamp, stiger metningstemperaturen med trykket. Slik løftes varme fra omtrent 100 °C til det nivået prosessen trenger.
Dra i skyveren og se temperaturen til mettet damp innenfor maskinens trykkområde på 1 til 20 bara.
Metningstemperatur fra standard damptabeller (IAPWS-IF97), avrundet til nærmeste grad.
Løsninger

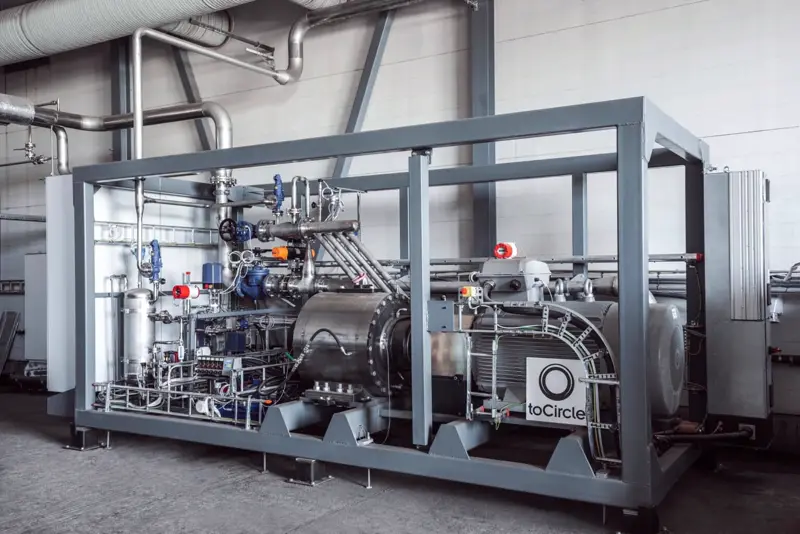

MVR
Varmepumpe med åpen krets
Prosessvarme brukt på nytt
MVR står for Mechanical Vapor Recompression, mekanisk damprekompresjon.
Denne løsningen for gjenvinning av spillvarme (WHRS) er en varmepumpe med åpen krets som bruker vanndamp som arbeidsmedium. Spilldampen, med urenheter fra prosessen, gjenvinnes direkte og komprimeres til den temperaturen og det trykket prosessen trenger. Det trengs ikke ekstra utstyr som varmevekslere eller separator, og det gir mindre tap enn i et lukket system. Tocircles flerfasekompressor passer perfekt til denne løsningen.
MVR-løsningen, beskrivelse (PDF)UHTHP
Varmepumpe med lukket krets
Prosessvarme brukt på nytt
UHTHP står for Ultra High Temperature Heat Pumps, varmepumper for svært høye temperaturer.
Overheting av arbeidsmediet i en vanlig varmepumpe med lukket krets gir energitap. Tocircles flerfasekompressor leverer mettet damp og gir dermed bedre ytelse i denne løsningen.
Temperaturen på varmesiden kan nå være over 180 °C.
DSE
Varmekraftmaskin
Verdi av overskuddsdamp
DSE står for Direct Steam Expansion, direkte dampekspansjon.
Damp er en vanlig energibærer på de fleste industrianlegg, ofte produsert i en sentral kjele. Variasjoner gjennom døgnet og året, og ujevnt dampbehov ved batchproduksjon, kan føre til at ubrukt damp ofte slippes ut. Slik overskuddsdamp kan drive en ekspander og lage nyttig, «gratis» strøm til lokal bruk.
Der damptrykket må reduseres, kan Tocircles flerfase-ekspander også erstatte en strupeventil og lage elektrisk kraft eller rotasjonskraft av trykkforskjellen.
Lindum, Drammen
I fullskala-piloten med Scanship, en del av Vow ASA, tørkes biomasse før den blir til biokull. Tocircles MVR tar spilldampen fra tørken og sender varmen tilbake til prosessen.
Spilldamp som gjenvinnes fra Scanships tørke.
Trykket dampen komprimeres til, tilsvarende 160 °C.
Varme som trengs for å fordampe ett tonn vann fra det våte organiske avfallet.
Energisparing ved tørking av biomasse i Free2Heat-prosjektet.
Tørkeprosessen krever overhetet damp på 160 °C, produsert av en dampkjele fyrt med fossilt brensel. Når varmesirkulasjonen er stabil, slås dampkjelen av, og Tocircles MVR blir den eneste varmekilden.
Kompakt og ett-trinns, med Tocircles NextGen-kompressor: oljefri, flerfase og lite følsom for urenheter. Les hele saken
Bransjer
Potensialet for energieffektivisering i industrien er stort og lite utnyttet. Mulige besparelser i driftskostnader blir ofte oversett.
Tørking, destillasjon, koking og sterilisering er gode eksempler på prosesser drevet av fossile energikilder, der store deler av varmen som lages for prosessen går til spille.
Når energieffektiviteten øker, går forbruket av fossilt brensel kraftig ned, og karbonavtrykket blir mindre. Det er et samfunnsansvar.
Tocircles teknologi gjør høy energieffektivitet mulig i produksjonsanlegg, og gir et ventet grunnlag for fortsatt drift i mange industrisektorer.
Våre løsninger gjør spillvarme fra industrielle prosesser om til verdi. Høy energieffektivitet er det viktigste grepet for å øke lønnsomheten og kutte CO₂-utslipp.
Selskaper som har nytte av løsningene våre, finnes blant annet i disse energikrevende bransjene:
Nyheter
High-Temperature Heat Pump Symposium 2024.
Symposiet tar for seg mange sider ved høytemperatur-varmepumper, fra teknologiske framskritt til utfordringer knyttet til konkrete bruksområder. Bidragene samler perspektiver fra både akademia og industrien.
Tocircle Industries presenterer sitt varmepumpesystem med åpen krets, MVR-400, og deler erfaringer fra Free2Heat-prosjektet, som oppnådde hele 67 % energisparing ved tørking av biomasse.
2. desember besøkte olje- og energiminister Terje Aasland MVR-installasjonen vår på Lindums avfallsanlegg i Drammen.
Han var invitert til en presentasjon av Tocircles gjennombrudd innen industriell varmegjenvinning, og møtte Tocircle-teamet foran MVR-systemet i drift.
MVR-systemet (Mechanical Vapor Recompression) på Lindum er et pilotanlegg som gjenvinner spillvarme fra en tørke for bioavfall drevet av Scanship (en del av Vow ASA), og oppgraderer den til mettet damp på cirka 155 °C. Anlegget er i full drift og gir cirka 50 % energisparing i tørkeprosessen. På et senere tidspunkt skal besparelsen nå 75 %.
Ministeren var også opptatt av potensialet i Tocircles MVR-løsning, og av hvordan den kan bidra til å øke effektiviteten i mange energikrevende industriprosesser i Norge og i utlandet. Å ta i bruk innovativ teknologi er nødvendig for å bekjempe klimaendringene og bedre lønnsomheten.
Nikolai Slettebø, administrerende direktør i Tocircle Industries, var godt fornøyd med besøket, den konstruktive diskusjonen og de oppmuntrende tilbakemeldingene fra ministeren.
Fullskala-piloten vår med Scanship, en del av Vow ASA, viser at det er mer effektivt å oppgradere og flytte varme enn å produsere den. På Lindums avfallsanlegg i Drammen, 40 km sørvest for Oslo, blir biomasse gjort om til biokull. Scanship leverer den avanserte teknologien som gjør det mulig. Før biomassen brytes ned termisk uten oksygen (pyrolyse), tørkes den og kommer ut av dette første trinnet som pellets. Tørkeprosessen krever overhetet damp på 160 °C, produsert av en dampkjele fyrt med fossilt brensel. Det trengs 900 kWh varme for å fordampe ett tonn vann fra det våte organiske avfallet. En energikrevende og lite miljøvennlig prosess.
Tocircles varmepumpeløsning med åpen krets, også kalt MVR (Mechanical Vapor Recompression), er nøkkelen til å forbedre energieffektiviteten betydelig når biomassen tørkes. Denne kompakte ett-trinns kompresjonsløsningen har Tocircles NextGen-kompressor, en oljefri, roterende flerfasemaskin med lav følsomhet for urenheter. Den gjenvinner spilldamp på 100 °C fra Scanships tørke og komprimerer den til 6 bara, tilsvarende 160 °C, før varmen føres tilbake til prosessen. Når varmesirkulasjonen er stabil, slås dampkjelen av, og Tocircles MVR-løsning blir den eneste varmekilden. Da trengs det ikke lenger fossilt brensel. Dette skal gi en samlet energisparing på opptil 75 % ved slutten av pilotprosjektet. Gjenvinning av spillvarme med riktig teknologi er helt klart et lavthengende fruktfelt for å kutte CO₂-utslipp i energikrevende industri.
Karriere
Tocircle Industries leverer teknologi i toppklasse for å bekjempe klimaendringer og øke lønnsomheten i energikrevende industri. Se de ledige stillingene våre nedenfor.
Tocircle Industries er et norsk cleantech-selskap som designer og produserer innovativt roterende utstyr (kompressorer, turbiner, pumper og ekspandere), hjertet i løsninger for gjenvinning av spillvarme.
Løsningene installeres i produksjonsanlegg for å øke energieffektiviteten og redusere CO₂-utslippene betydelig.
Tocircles egenutviklede MVR (Mechanical Vapor Recompression) er et kompakt system som gjør spilldamp og «skitten» damp fra industrielle prosesser direkte om til nyttig energi.
Selskapet er i en spennende fase og må styrke ingeniørteamet for å designe og levere de neste MVR-ene til kundenes produksjonsanlegg.
Vi søker en dyktig prosess-/termodynamikkingeniør. Stillingen rapporterer til teknologidirektøren (CTO). Prosess-/termodynamikkingeniøren skal bruke teorier om varme- og energioverføring til å finne praktiske løsninger på tekniske utfordringer. Det omfatter design, utvikling og testing av maskiner.
Dette er sjansen til å bli en del av en organisasjon i vekst som tar tak i miljøutfordringene, og til å lære om innovativ ren teknologi av erfarne kolleger. Tocircle Industries tilbyr konkurransedyktig lønn, relevante forsikringer og andre goder.
Send søknadsbrev og CV på engelsk til careers@tocircle.com. Behovet haster.
Tocircle Industries er et norsk cleantech-selskap som designer og produserer innovativt roterende utstyr (kompressorer, turbiner, pumper og ekspandere), hjertet i løsninger for gjenvinning av spillvarme.
Løsningene installeres i produksjonsanlegg for å øke energieffektiviteten og redusere CO₂-utslippene betydelig.
Tocircles egenutviklede MVR (Mechanical Vapor Recompression) er et kompakt system som gjør spilldamp og «skitten» damp fra industrielle prosesser direkte om til nyttig energi.
Selskapet er i en spennende fase og må styrke ingeniørteamet for å designe og levere de neste MVR-ene til kundenes produksjonsanlegg.
Vi søker en dyktig prosjektdirektør. Stillingen rapporterer til administrerende direktør (CEO). Prosjektdirektøren skal levere prosjekter i tide og innenfor budsjett, bygge ut selskapets leverandørkjede og forbedre prosesser som støtter Tocircles vekststrategi og internasjonale kommersialisering.
Dette er sjansen til å bli en del av en organisasjon i vekst som tar tak i miljøutfordringene, og til å lære om innovativ ren teknologi av erfarne kolleger. Tocircle Industries tilbyr konkurransedyktig lønn, relevante forsikringer og andre goder.
Send søknadsbrev og CV på engelsk til careers@tocircle.com. Behovet haster.
Tocircle Industries er et norsk cleantech-selskap som designer og produserer innovativt roterende utstyr (kompressorer, turbiner, pumper og ekspandere), hjertet i løsninger for gjenvinning av spillvarme.
Løsningene installeres i produksjonsanlegg for å øke energieffektiviteten og redusere CO₂-utslippene betydelig.
Tocircles egenutviklede MVR (Mechanical Vapor Recompression) er et kompakt system som gjør spilldamp og «skitten» damp fra industrielle prosesser direkte om til nyttig energi.
Selskapet er i en spennende fase og må styrke ingeniørteamet for å designe og levere de neste MVR-ene til kundenes produksjonsanlegg.
Vi søker en dyktig tekniker/serviceingeniør. Stillingen rapporterer til teknologidirektøren (CTO). Teknikeren/serviceingeniøren blir direkte involvert i prosjekter og FoU-arbeid, både med Tocircles kjerneteknologi og i samarbeid med kunder og underleverandører.
Dette er sjansen til å bli en del av en organisasjon i vekst som tar tak i miljøutfordringene, og til å lære om innovativ ren teknologi av erfarne kolleger. Tocircle Industries tilbyr konkurransedyktig lønn, relevante forsikringer og andre goder.
Send søknadsbrev og CV på engelsk til careers@tocircle.com. Behovet haster.
Selskapet
Tocircle Industries leverer teknologi i toppklasse for å bekjempe klimaendringer og bedre lønnsomheten i energikrevende industri.
Å øke energieffektiviteten i produksjonsanlegg er den viktigste løsningen for å forene selskapenes interesser med samfunnets. Tocircle Industries har brukt år og kapital på forskning og utvikling, med ett hovedmål: å bringe nye roterende maskiner til markedet. Neste generasjons kompressorer og ekspandere er hjertet i energiløsningene våre, og gjør det mulig å gjenvinne spillvarme fra industrielle prosesser på en pålitelig og kostnadseffektiv måte.
Tocircle Industries er et norsk selskap med hovedkontor i Glomfjord. Datterselskaper: Tocircle Production AS og Tocircle Power Systems AS.
Ledelse
Slettebø har mange års erfaring med roterende maskineri, pumper, varmevekslere, trykkbeholdere, ventiler, rør, konstruksjon og layout. Han jobbet ti år i Hamworthy-konsernet, først i divisjonen for pumpesystemer, deretter i divisjonen for gassystemer, før han ble leder i Hamworthy Oil & Gas. Slettebø har en mastergrad i maskiningeniørfag fra NTNU.
Frank Loe Nylænde har mer enn 25 års erfaring innen revisjon, økonomi og finansiell styring, og lang erfaring fra ulike industriselskaper med fokus på utvikling og vekst. Han har jobbet seks år i PwC og seks år i Renolit Norge AS, først som finansdirektør og senere som administrerende direktør. Siden 2006 har han ledet ulike selskaper som innleid leder. Han er statsautorisert revisor fra NHH.
